installazione Turbine cross-flow banky
alta tolleranza al materiale trasportato
Si distingue per la sua struttura unica che permette l’acqua di attraversare la girante due volte, massimizzando l’efficienza energetica. La sua robustezza, unita alla capacità di tollerare acqua con elevati contenuti di materiale in sospensione, la rende una scelta eccellente per località con risorse idriche variabili e impegnative.
design semplice e robusto
Produzione di Energia e Rispetto del DMV (Deflusso Minimo Vitale)
La turbina cross-flow di Isolato è progettata per produrre energia elettrica garantendo il rispetto del deflusso minimo vitale (DMV), essenziale per la conservazione degli ecosistemi acquatici. La capacità di operare efficacemente con una portata variabile tra 385 e 500 l/s dimostra la sua flessibilità nel mantenere un flusso idrico ecologicamente sostenibile.
Efficienza con Salti Idraulici Variabili
Questa turbina è efficiente anche in presenza di notevoli variazioni del salto idraulico. La sua capacità di adattarsi a queste variazioni senza perdere in efficienza la rende una scelta ottimale per molti contesti idrologici.
Integrabilità con Macchinari Esistenti
Il design della turbina cross-flow permette la sua integrazione in vecchi impianti facilitandone l’aggiornamento e con un impatto minimo sull’infrastruttura esistente e quindi anche con costi ridotti.
Gestione Efficiente dei Fuori Servizio
La turbina cross-flow può includere un sistema di gestione dei fuori servizio tramite l’uso di valvole che operano come by-pass. Questo permette una maggior gestione dell’impianto anche in queste situazioni.

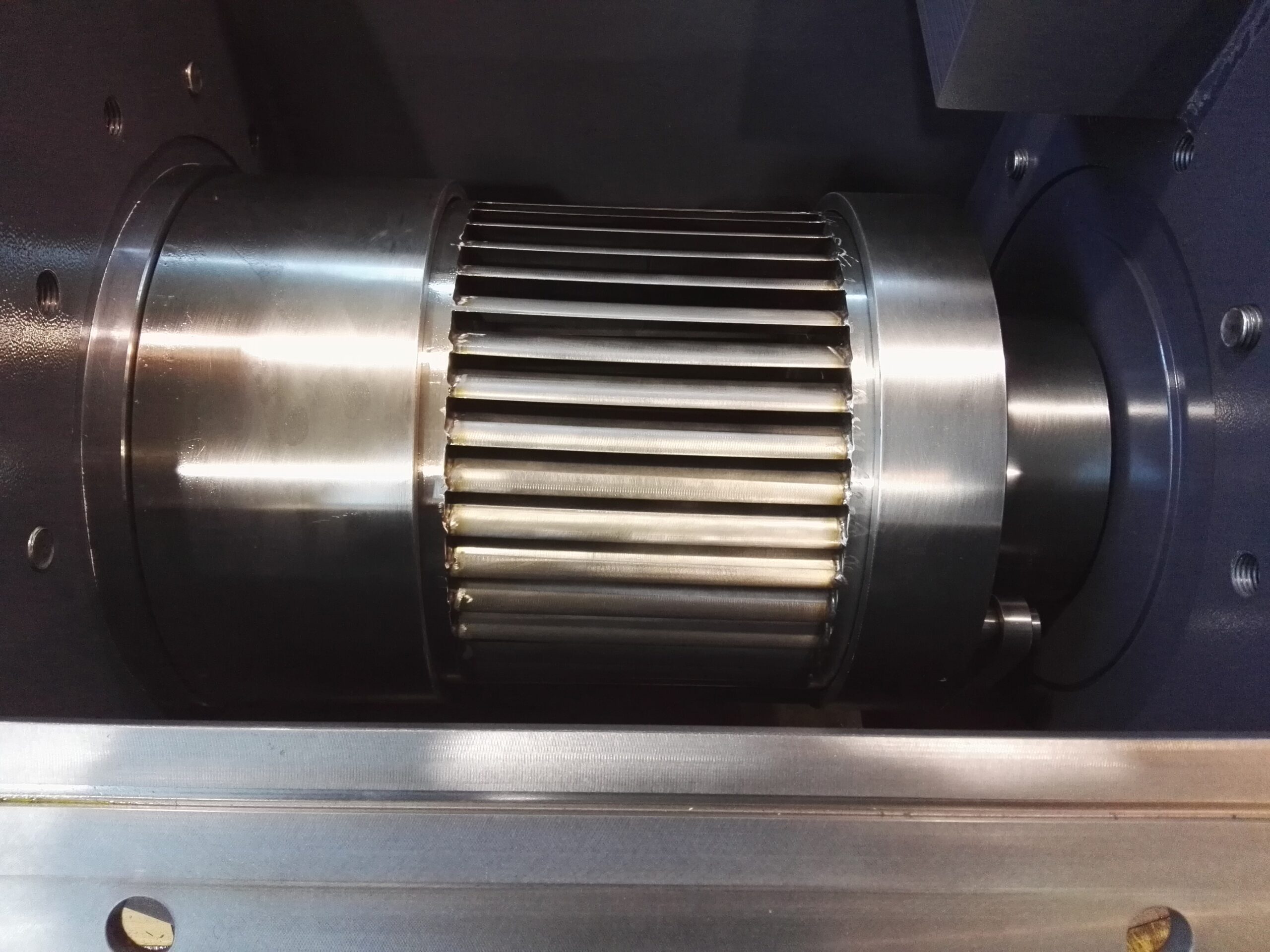

una delle nostre installazioni cross-flow
| Caratteristica | Isolato (Min/Max) |
| Salto Geodetico | Variabile tra 12 e 30,5 m |
| Portata del DMV da Garantire | 385 – 507 l/s |
| Tipologia di Sito | Serbatoio idroelettrico |
| Approvvigionamento Idrico | Condotta esistente da presa su diga |
| Tipologia di Turbina Installata | Cross-flow |
| Salto Nominale | 21 m |
| Portata Nominale | 385 l/s |
| Potenza Nominale | 60 kW |
| Materiali utilizzati | X3CrNiMo13-4 |
| Azionamento dispositivi di regolazione | Elettrico |
| Tipologia di Generatore | Asincrono |
| Potenza di Targa del Generatore | 110 kW |
| Velocità di Rotazione | 428 rpm |
| Tensione ai Morsetti | 400 V |
Produzione di Energia con Rispetto del DMV: la turbina è stata progettata per garantire la produzione di energia rispettando il Deflusso Minimo Vitale (DMV). Questo significa che l’installazione riesce a generare energia elettrica senza compromettere la naturale integrità ecologica del fiume, un aspetto cruciale per la tutela ambientale.
Efficienza in Condizioni di Salto Variabile: la turbina dimostra un’elevata efficienza anche in presenza di salti notevolmente variabili, una caratteristica importante in siti come quello di Isolato, dove il livello dell’acqua nel lago a monte può cambiare
Integrabilità con Macchinari Esistenti: la girante della turbina Cross-Flow è stata progettata per essere perfettamente integrabile con il vecchio macchinario esistente, senza necessità di modifiche.
Gestione Ottimizzata dei Fuori Servizio: la turbina è dotata di una valvola operante come by-pass, che permette una migliore gestione dei periodi di fuori servizio.
portate variazioni e manutenzioni
Nel panorama delle turbine idroelettriche, la turbina Cross-Flow (o Banki), si distingue per la sua efficacia su salti medio-bassi, variando da 5 a 50 metri, e si adatta bene a portate che variano dai 200 a 2000 l/s. La sua semplicità costruttiva, robustezza e bassi requisiti di manutenzione la rendono una scelta eccellente per molte installazioni idroelettriche.
La turbina Cross-Flow funziona efficacemente in contesti dove la portata d’acqua non è eccessivamente abbondante. Questa caratteristica la rende più versatile rispetto alle turbine Kaplan, che richiedono portate decisamente più elevate per funzionare efficacemente.
In queste turbine, l’acqua passa attraverso la girante due volte in direzioni opposte, colpendo le pale in modo che ogni goccia d’acqua contribuisca all’energia prodotta, prima di entrare e poi di uscire dalla girante.
Questo tipo di design, nonostante sia efficiente dal punto di vista energetico, si distingue anche per la sua semplicità e robustezza. Le turbine Cross-Flow hanno pochi componenti mobili e un design più semplice.
La capacità di gestire variazioni di portata e la sua tolleranza nei confronti del materiale trasportato dall’acqua la rendono un’opzione affidabile e versatile per una vasta gamma di applicazioni idroelettriche.
Le turbine Cross-Flow sono adatte per una varietà di applicazioni, specialmente in piccole e medie centrali idroelettriche. La loro capacità di lavorare efficacemente con un’ampia gamma di portate le rende ideali per siti con variazioni stagionali di flusso d’acqua.
